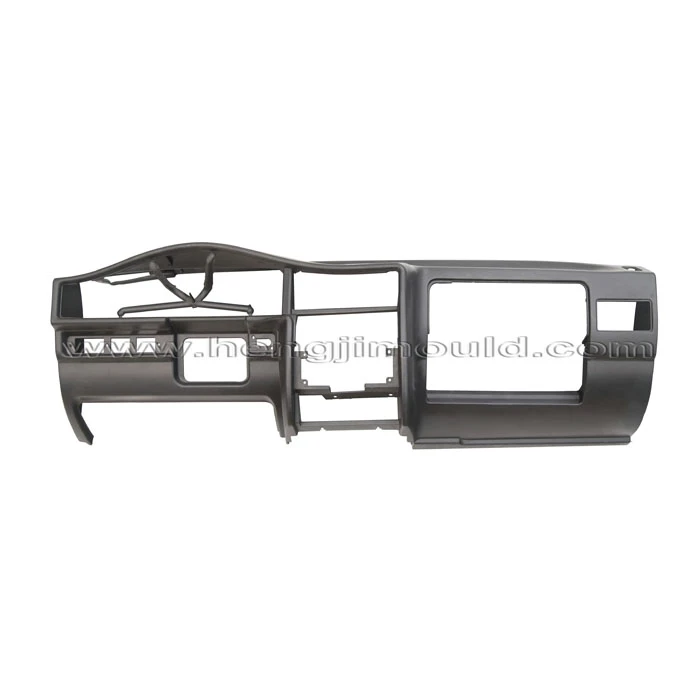

Informācijas paneļa iesmidzināšanas pelējums

1 veidņu process

Injekcijas spiediens 80 ~ 200MPA; Uzkarsē 130 grādu C 4H; Ieteiktā mucas temperatūra: priekšpuse 260 ~ 290 grādi C, vidū 250 ~ 280 grādi C un beigas 230 ~ 240 grādi C; Nošauts laiks 30 ~ 90s, dzesēšana 30 ~ 60s, veidojot 70 ~ 160s; Ieteicams izmantot skrūvju tipa iesmidzināšanas mašīnu ar rotācijas ātrumu 28r/min; Pēcapstrāde, izmantojot infrasarkano gaismas sildīšanas glicerīnu, 150 grādu C 1 ~ 4H.

2 melnraksta leņķis

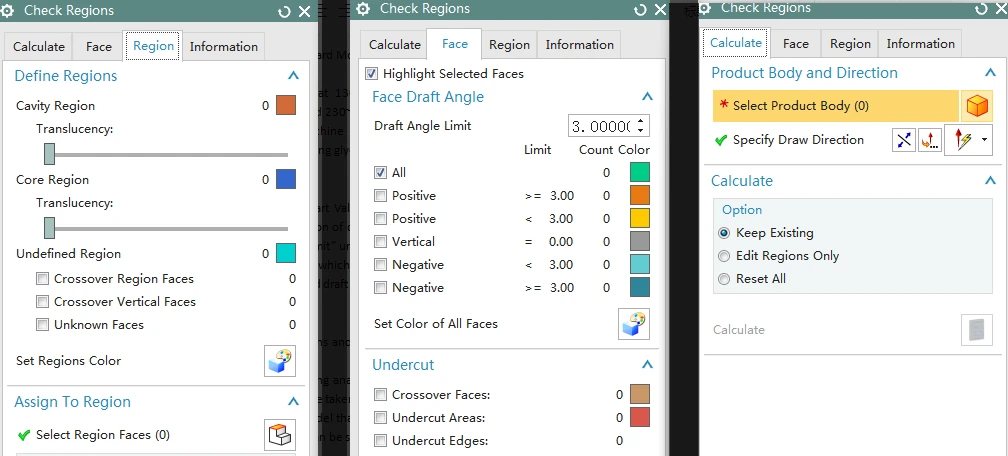

Lai analīzes joslā noklikšķinātu uz "Pārbaudīt reģionus" no "veidotās daļas validācijas" izvēlnes joslas, izvēlieties "saglabāt esošo" zem "aprēķināt" un pēc tam noklikšķiniet uz melnraksta leņķa ikonas, lai "z ass" kā iegrimes leņķi seko "OK". INPUT "0" pie "melnraksta leņķa ierobežojuma" zem "sejas" un pēc tam noklikšķiniet uz "Atlasīt visu seju krāsu", jūs atradīsit daļas virsmas krāsas izmaiņas, kas palīdz pārbaudīt, kuras sejas ir veidotas dobuma pusē vai serdes pusē, kas nav apstrādāts melnraksts un kur ir zemūdens.

3 pelējuma plūsmas analīze

Mērķis: noteikt vārtu pozīcijas un pārbaudīt pildījuma stāvokli, gaisa slazdu un metināšanas līnijas pozīcijas un deformāciju.

Shēma: logu logu analīze, aizpildīšanas analīze, aizpildīšanas un iesaiņošanas analīze, aizpildīšana un iesaiņošana un šķēru analīze. Dzesēšanas analīze jāveic pēc informācijas paneļa instrumentu struktūras dizaina.

Ieteikums: Pirms analīze vienkāršo modeli, lai atstātu mazas filejas, priekšnieki un ribas, kas nav efektīvas, lai varētu saglabāt analīzes laiku.

3.1 Modeļa imports

Importējiet produkta datu failu "pelējuma plūsmā" un izvēlieties acu tipam "Double Domain", pēc tam izveidojiet projekta nosaukumu un saglabāšanas direktoriju.

3.2 Mesh izveidošana un statistika

Noklikšķiniet uz "acs" un "ģenerēt aci", pēc tam definējiet acu lielumu, lai sākotnēji ieteiktu izmantot noklusējuma vērtību. Pārbaudiet "priekšskatījumu" un, tā kā izmērs ir definēts, noklikšķiniet uz "Mesh Now".

Sadaļā "Mesh Statistics" izvēlieties "trīsstūris" kā elementa tips un pēc tam noklikšķiniet uz "Rādīt".

Piezīmes: vidējai malu attiecībai vajadzētu būt<3; max. ratio could be 8~20 according to part structure; free edges, manifold edges, not oriented elements, intersecting elements and overlapping elements should be set "o" value; matching ratio should be over 85%.

3.3 acu remonts

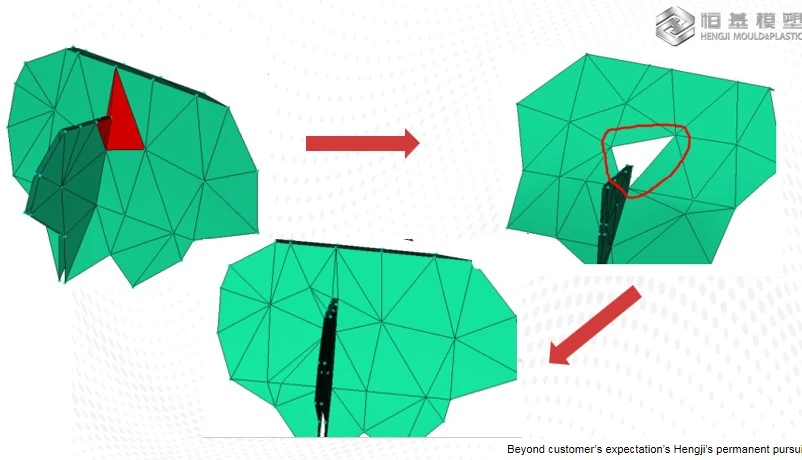

Vispirms veicot krustojošus elementus diagnostiku, lai tos modificētu. Atveriet "pārklājošo elementu diagnostiku" pie "acs diagnostika", atlasiet "vietas rezultāti diagnostikā" un pēc tam "parādīt". Ar peles labo pogu noklikšķiniet uz "Diagnostic Rezultāti", lai atvērtu "paplašināt" slāņa dialoglodziņu un ievadi 2, pēc tam "OK", jūs iegūsit figūru (kreisais zemāk): izdzēsiet krustojošos acu elementus un atrodiet komandu “Aizpildiet caurumu”, lai to salabotu.

3.4. Megalu attiecība Diagnostika

Noklikšķiniet uz "Apleces attiecības diagnostikas" ikona, ievadiet 20 kā min. Vērtība, atlasiet "Ievietojiet rezultātus diagnostikā" un pēc tam "displejs". Pēc modificētiem acu elementiem ar lielu malu attiecību vēlreiz palaidiet acu statistiku, lai pārbaudītu, ja nav kļūdu, turpiniet skrējēju vienības izveidi, tiklīdz ir iestatīti procesa parametri, var sākt veidnes plūsmas analīzi paneļa iesmidzināšanas veidnei.
