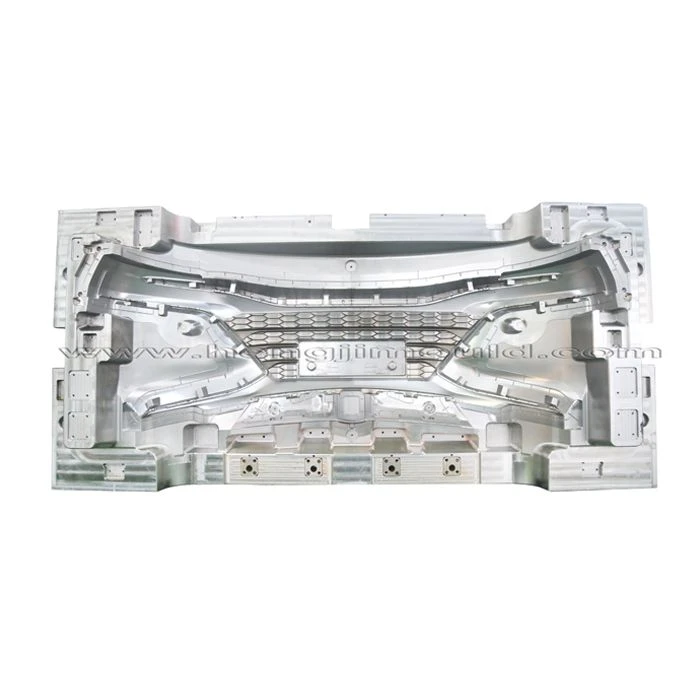

Plastmasas pelējums

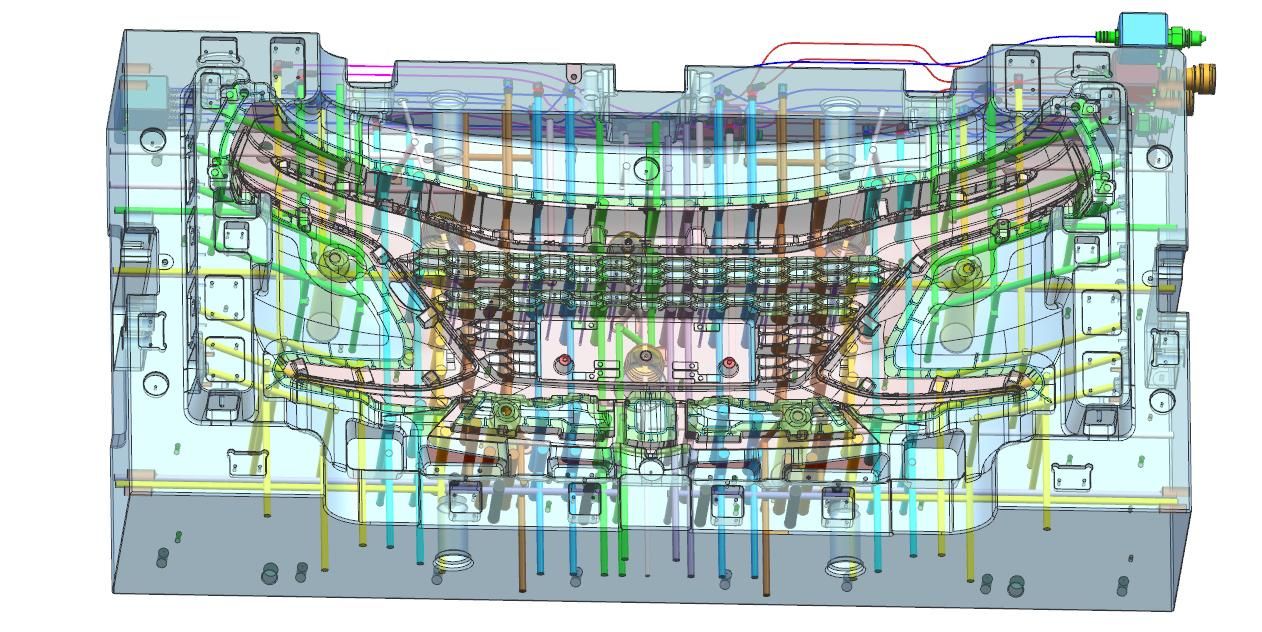

Noteikti apstrādei jāievēro apstiprinātie 3D dati par bufera veidnes dizainu, un tad vajadzētu būt dažiem padomiem, kas ievēroti dažādu caurumu apstrādei dažādās iesmidzināšanas veidnes daļās.

Nonikalijas zonas rievas un caurumi: tolerance katrā pusē {{0}}. 0 2mm un pozicionējiet toleranci ± 0. 02mm, leņķa novirze 0,01/50,0 mm, virsmas gluda un shinning. Bet nav soļu.

Puses: 5 grādu zvērestu plāksne rieva līdz perifēriskām dzirnavām, no apakšas, dzidri stūri R3. 0, skrūve centrā; Satriecoša rieva, starplikas plāksnes caurums un serdes vilkšanas rievas caurums līdz CNC dzirnavām, lai perfekti būtu gludi.

Karsto sprūdu caurumi: priekšējā pusē ф2 0. 0 mm smalka frēzēšana un garlaicība un apstrādājiet dziļi līdz 5 mm, cauruma diametra tolerance +0. 02mm, pozīcijas tolerance ± 0,02 mm, standarta kolonnu montāžas montāžas montāžas montāžas montāžas montāža. Ciets un horizontāls lāpstas urbis (132 grādi), lai vienas reizes apstrādātu aizmuguri.

Ūdenslīnijas caurumi: dziļa caurums ūdens caurulei Ātrās savienotāju telpas apstrādei, pārliecinieties, vai visi caurumi ir iespiesti, īpaši leņķiski caurumi.

Core pulling holes: firstly deep hole drilling according to measures of 3D data, allowance of 0.02mm each side, then deep-drill for guide holes and at last CNC boring for back end bush hole with pozīcijas tolerance ± 0. 05 un izmēriet toleranci 0- ﹢ 0,02 mm.

Precīzi caurumi: garlaicīga un rosināšana powel tapa caurumam, pozīcijas tolerance {{0}}. 02mm, koncentrācija nepieciešama 0,01 mm, cauruma diametra tolerance +0. 04 mm, standarta kolonna, kas ir brīvi un gludi.

Guida stabs: garlaicīgi kvadrātveida gida pīlāriem ar toleranci ± {{0}}. 02mm, pozīcija ± 0,02mm, nav soļu.

Patiesi ir jābūt dažiem citiem caurumiem un apstrādes detaļām, kas saistītas ar bufera plastmasas pelējuma kodolu un dobumu, ko mēs šeit neieviešam, bet mums tās jāņem vērā un dokumentus, pirms tiek veikti apstrādes soļi.
